컴퓨터 네트워크 part2. (주기적 신호, 비주기적 신호, NRZ 종류들, Send()함수들, 부호화 종류)

주기적 신호와 비주기적신호



주기적 신호 = 아날로그 신호. : 완성된 하나의 패턴을 사이클(cycle)이라고 함.



비주기적 신호 = 디지털 신호 : 시간이 지나는 동안 반복되는 사이클이나 패턴없음.





Bi = 2개



Cycle = 주기(원)



정현파(아날로그 신호)

1. 진폭 -> 신호의 세기(전기)

2. 주파수

3. 위상



*주파수가 많으면 데이터 처리량이 올라간다







디지털 신호는 비주기적이여서 주기x 주파수 x

비트 간격, 비트율로 표현



Time 위에 올라간 볼록한게 bps임



그래서 1초에 4bps이다.

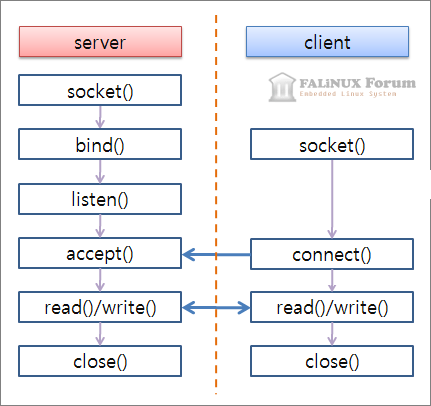

Tcp서버 - 클라이언트 구조.



TCP 클라이언트 -> connect(연결 요청) > send > recv > cbsescoke



netstat 정의 = 네트워크 연결과 통계정보를 표시하는 유틸리티로, 윈도우에서 기본 제공





Socket > bind > listen > accept > recv > send > close







1. SOCKET sock(소켓 핸들)

2. const struct sockaddr *addr(ip주소)

3. int addrlen





listen()함수 - 클라 연결 대기 소켓 TCP상태를 listening으로 변경해줌





backlog(동시에 연결가능한 클라의 수) > 서버가 처리 안해도 연결할 수 있는 클라이언트의 수 / 클라의 접속 정보와 길이를 보여줌





accept() 함수 (TCP 연결 요청 수락) -> 클라 접근 수용하고 리턴함.





다음중 클라이언트 고유 권한 인것은?

              = Connect() : TCP 프로토콜 수준에서 서버와 논리적 연결 설정





send()와 recv()는 소켓 버퍼에 접근하는 함수이다.



recv()함수가 리턴이 되는 경우. = 수신 버퍼에 데이터가 도달 할 경우이다.



데이터 전송!

1. 송신자는 항상 고정길이 데이터를 보내고, 수신자는 항상 고정 길이 데이터를 읽음



2. 송신자는 가변길이 데이터를 보내고, (EOR)를 붙인다.

                                                                    ㄴ  수신자는 EOR이 나올때까지 데이터읽음



3. 송신자는 보낼 데이터크기를 고정 길이 데이터로 보내고, 가변길이 데이터를 보낸다.

      ㄴ 수신자는 고정 데이터를 읽어서 뒤따라 올 가변 데이터의 길이를 알아냄.



4. 송신자는 가변길이 데이터 전송 후 정상 종료 {소켓 연결 종료}





즉, 메세지 경계 구분에서 송신자는 항상 고정 길이 데이터를 보냄. 수신자는 항상 고정 길이 데이터를 읽음.







(디지털 부호화)



부호화(Unicorn)

v 하나의 전압 레벨만 사용

v 단극형 부호화

v 단순하고 구현 비용이 저렴

: 신호가 연속된 0이나 1인 경우 : 구현이 용이하지만 동기화에는 문제 발생 - 단극



극형(polar)

v + 전압 - 전압 사용

v NRZ(Non-Return to Zero)

         v 인코딩, 디코딩 요구 x

          v  NRZ-L (Non-Return to Zero Level) (0-> 시간으로 가는 라인)



v NRZ - I (Invert) : 다음 비트가 1이 올때 신호의 전이가 발생







RZ ( Return ro Zero)

=0, + , -   3개 사용



0일 경우 -전압으로 시작 중간에 0으로 복귀(0에 걸쳐)!

1일 경우 +전압으로 시작 0으로 복귀

:동기화 문제를 해결하지만 상대적 많은 대역폭 사용...



Biphase



-manchester(맨체스터)

-동기화 문제해결함

-전압 레벨이 도중에 다른 레벨로 전환



Differential Manchester(다른 맨체스터)

0 : 이전 패턴 유지

1 : 패턴이 반대로 바뀜
